在当今社会中,信息已成为一种关键性的战略资源。为了使信息能准确、高速地在各种型号的计算机、终端机、电话机、传真机和通讯设备之间传递,世界上有不少发达国家正纷纷兴建信息高速公路。因此在新建大楼或旧楼改造的工程中迫切需要一种先进的布线系统来铺设信息高速公路。综合布线系统正是这样一个系统,它以其极大的灵活性、适用性、可靠性、完整性等优点代替了传统的布线系统概念,并在我国很快为各级主管和技术人员所认识。
综合布线系统结构
从功能上看,综合布线系统包括工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统。
1、工作区子系统

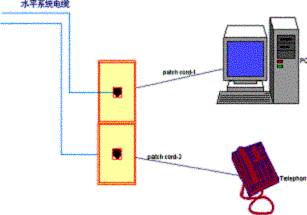

工作区子系统是指从水平系统用户信息插座延伸至数据终端设备的区域,由连接线缆和适配器组成。工作区的UTP/FTP跳线为软线(Patch Cable)材料,即双绞线的芯线为多股细铜丝,最大长度不能超过5M。
2、水平子系统
水平子系统指从楼层配线间至工作区用户信息插座。由用户信息插座、水平电缆、配线设备等组成。综合布线中水平子系统是计算机网络信息传输的重要组成部分。采用星型拓扑结构,每个信息点均需连接到管理子系统。由UTP、STP线缆构成。最大水平距离:90m(295ft)。指从管理间子系统中的 配线架的JACK端口至工作区的信息插座的电缆长度。工作区的patch cord、连接设备的patch cord、cross-connection线的总长度不能超过10m。水平布线系统施工是综合布线系统中最大量的工作,在建筑物施工完成后,不易变更。因此要施工严格, 保证链路性能。
综合布线的水平线缆可采用超五类、六类双绞线、也可采用屏蔽双绞线,甚至可以光纤到桌面。
3、管理子系统
在综合布线六个系统中对管理子系统的理解定义上各标准、厂商有所差异,单单从布线的角度上看,称之为楼层配线间或电信间是合理的,而且也形象化;但从综合布线系统最终应用--数据、语音网络的角度去理解,称之为管理子系统更合理。它是综合布线系统区别与传统布线系统的一个重要方面,更是综合布线系统灵活性、可管理性的集中体现。
管理子系统设置在楼层配线房间、是水平系统电缆端接的场所,也是主干系统电缆端接的场所;由大楼主配线架、楼层分配线架、跳线、转换插座等组成。用户可以在管理子系统中更改、增加、交接、扩展线缆。用于改变线缆路由。建议采用合适的线缆路由和调整件组成管理子系统。
管理子系统提供了与其他子系统连接的手段,使整个布线系统与其连接的设备和器件构成一个有机的整体。调整管理子系统的交接则可安排或重新安排线路路由、因而传输线路能够延伸到建筑物内部各个工作区。是综合布线系统灵活性的集中体现。

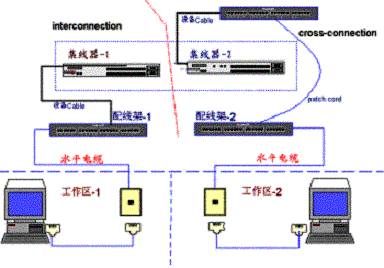

管理子系统三种应用:水平/干线连接;主干线系统互相连接;入楼设备的连接。线路的色标标记管理可在管理子系统中实现。
4、垂直干线子系统
垂直干线子系统由连接主设备间至各楼层配线间之间的线缆构成。其功能主要是把各分层配线架与主配线架相连。用主干电缆提供楼层之间通信的通道,使整个布线系统组成一个有机的整体。垂直干线子系统拓扑结构采用分层星型结构,每个楼层配线间均需采用垂直主干线缆连接到大楼主设备间。垂直主干采用25对大对数线缆时,每条25对大对数线缆对于某个楼层而言是不可再分的单位。垂直主干线缆和水平系统线缆之间的连接需要通过楼层管理间的跳线来实现。
垂直主干线缆安装原则:从大楼主设备间主配线架上至楼层分配线间各个管理分配线架的铜线缆安装路径要避开高EMI电磁干扰源区域(如马达、变压器),并符合ANSI TIA/EIA-569安装规定。
电缆安装性能原则:保证整个使用周期中电缆设施的初始性能和连续性能。
大楼垂直主干线缆长度小于90M时,建议按设计等级标准来计算主干电缆数量;但每个楼层至少配置一条超五类或六类线做主干。大楼垂直主干线缆长度大于90M,则每个楼层配线间至少配置一条室内或多用途四芯多模光纤做主干。主配线架在现场中心附近、保持路由最短原则。
5、设备间子系统
设备间子系统是一个集中化设备区,连接系统公共设备,如PBX、局域网(LAN)、主机、建筑自动化和保安系统,及通过垂直干线子系统连接至管理子系统。
设备间子系统是大楼中数据、语音垂直主干线缆终接的场所;也是建筑群来的线缆进入建筑物终接的场所;更是各种数据语音主机设备及保护设施的安装场所。建议设备间子系统设在建筑物中部或在建筑物的一、二层,位置不应远离电梯,而且为以后的扩展留有余地,不建议在顶层或地下室。建议建筑群来的线缆进入建筑物时应有相应的过流、过压保护设施。
设备间子系统空间要按ANSI/TIA/EIA-569要求设计。设备间子系统空间用于安装电信设备、连接硬件、接头套管等。为接地和连接设施、保护装置提供控制环境;是系统进行管理、控制、维护的场所。设备间子系统所在的空间还有对门窗、天花板、电源、照明、接地的要求。
6、建筑群子系统

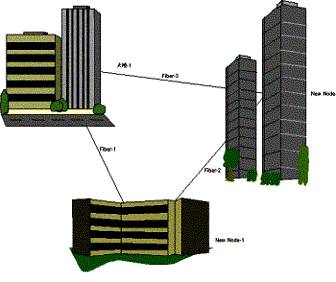

当学校、部队、政府机关、大院的建筑物之间有语音、数据、图象等相联的需要时,由二个及以上建筑物的数据、电话、视频系统电缆组成建筑群子系统。包括大楼设备间子系统配线设备、室外线缆等。可能的路由:架空电缆、直埋电缆、地下管道穿电缆。
建筑群子系统介质选择原则:楼和楼之间在二公里以内、传输介质为室外光纤、可采用埋入地下或架空(4M以上)方式、需要避开动力线、注意光纤弯曲半径。建筑群子系统施工要点:包括路由起点、终点;线缆长度、入口位置、媒介类型、所需劳动费用以及材料成本计算。建筑群子系统所在的空间还有对门窗、天花板、电源、照明、接地的要求。
综合布线解决方案应用
1、大楼布线环境
大厦高十层,计算机中心设在一层,电话主机房设在一层。但不在同一位置。
2、布线要求
每层50个数据点、50个语音点;总计数据点500个,语音点500个;数据、语音水平系统均使用Futurecom UE/E六类非屏蔽或屏蔽双绞线;数据垂直主干系统采用Futurelink室内或多用途四芯或六芯多模光纤;语音垂直主干系统采用HAY五类25对大对数电缆。
3、布线系统应符合的工业标准
4、大楼布线建议方案
4-1、方案的预期目标
※ 符合最新国际标准ISO/IEC 11801和ANSI EIA/TIA 568A标准,充分保证计算机网络高速、可靠的信息传输要求。
※能在现在和将来适应技术的发展,实现数据通讯、语音通讯和图象传递。
※ 除去固定于建筑物内的线缆外,其余所有的接插件都应是模块化的标准件,以便将来有更大的需求时很容易的实现设备扩展。
※ 能满足灵活应用的要求,即任一信息点能够连接不同类型的计算机或微机设备。
※ 能够支持100MHz或1000MHz的数据传输,可支持快速以太网、千兆以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。
4-2方案说明
整个布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统构成。以下按各个子系统分别进行说明,在本方案中充分考虑了综合布线系统的高可靠性、高速传输特性、可升级性和高安全性。
4-2-1、工作区子系统
包括所有用户实际使用区域。共设数据点500个、语音点500个。为满足办公环境多媒体信息的高速传输,数据点、语音点全部采用Futurecom S250六类信息模块,使用国标双口防尘墙上型插座面板。数据点、语音点在每层分布如下表:

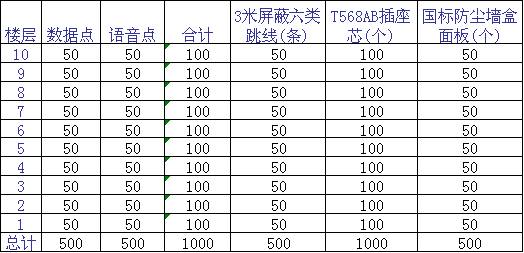

工作区子系统数据点、语音点分布表
4-2-2、水平子系统
水平子系统是由建筑物各管理间至各工作区之间的电缆构成。为了满足高速率数据传输,数据、语音传输选用Futurecom UE/E六类非屏蔽或屏蔽双绞线。各楼层所需水平电缆长度统计如下表:

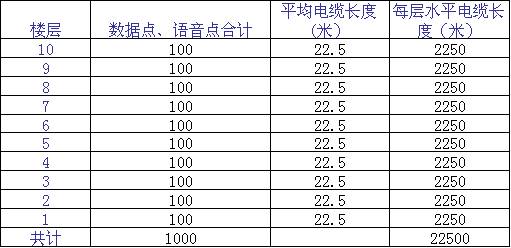

数据点、语音点水平电缆长度统计表
备注:
①每根水平电缆平均长度按(最长+最短)÷2×1.1计算。
②每标准箱为1000英尺(305米),每标准轴线为1000米。
③22500米÷305米/箱=73.77箱,订74箱六类双绞线;
22500米÷1000米/轴=22.5轴,订23轴六类双绞线。
4-2-3、管理子系统

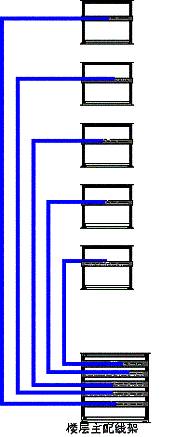

管理子系统连接水平电缆和垂直干线。是综合布线系统中关键的一环,常用设备包括快接式配线架、理线架、跳线和必要的网络设备。

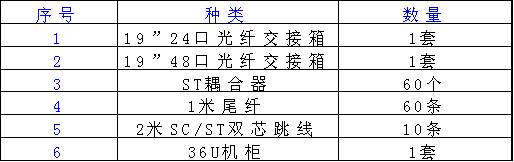

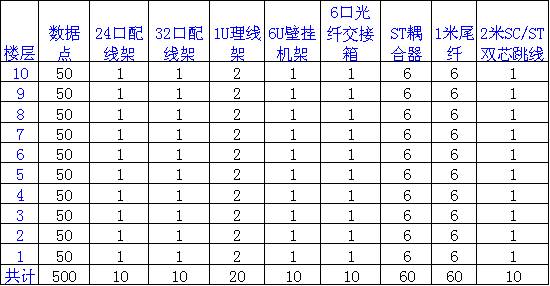

数据系统层管理间设备配置表

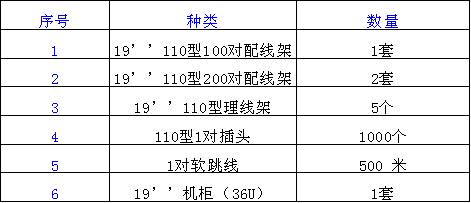

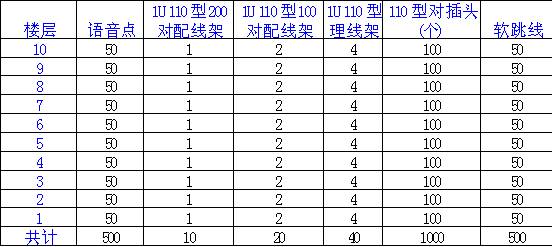

语音系统层管理间设备配置表
4-2-4、垂直干线子系统
垂直干线子系统由连接设备间与各层管理间的干线构成。其任务是将各楼层管理间的信息,传递到设备间并送至最终接口。垂直干线的设计必须满足用户当前的需求,同时又能达到用户今后的要求。为此目的,我们采用6芯多模室内光缆,支持数据信息的传输,采用5类25对非屏蔽电缆,支持语音信息的传输。

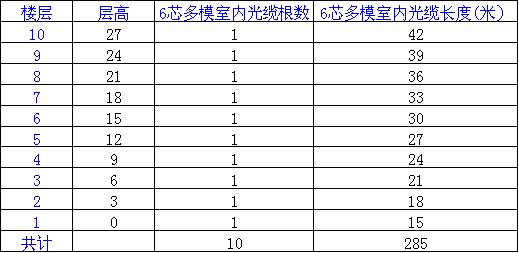

数据主干光纤长度统计表

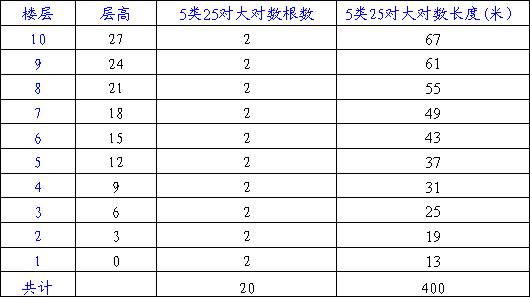

语音主干电缆长度统计表
备注:
①每标准UTP25对电缆轴为1000英尺(305米)。
②400米÷305米/轴=1.31轴,订2轴。
4-2-5、设备间子系统
设备间子系统是整个布线系统的中心单元,计算机中心设在一层,电话主机房设在一层。实现每层楼汇接来的电缆的最终管理。

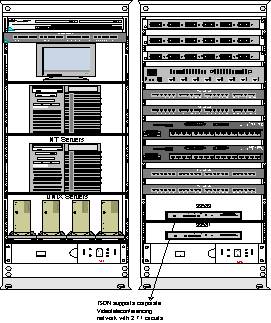

计算机中心设备统计表
电话主机房设备统计表
4-3、管线方案
原则上尽量利用大厦已经铺好的管路,对不满足布线要求的管路,需重新铺管的部位,应尽可能减少对建筑环境的破坏。

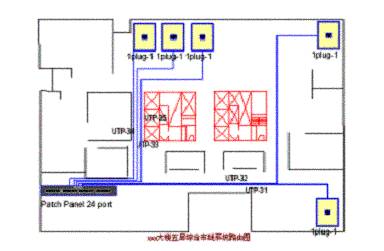

4-3-1、水平子系统布线要求
水平子系统连接配线间和信息出口。水平布线距离应不超过90米,信息口到终端设备连接线,和配线架之间连接线之和不得超过10米。
两种走线方式
⑴采用走吊顶的轻型槽型电缆桥架的方式
这种方式适用于大型建筑物。为水平线缆提供机械保护和支持的装配式槽型电缆桥架,是一种闭合式金属桥架,安装在吊顶内,从弱电竖井引向设有信息点的房间,在由预埋在墙内的不同规格的铁管,将线路引到墙上的暗装铁盒内。
综合布线系统的水平布线是放射型的,线路量大,因此线槽容量的计算很重要,按照标准的线槽设计方法,应根据水平线缆的直径来确定线槽的容量
即:线槽的横截面积 = 水平线路横截面积×3
线槽的材料为冷轧合金板,表面可进行相应处理,如镀锌、喷塑、烤漆等,线槽可以根据情况选用不同的规格。为保证线缆的转弯半径,线槽需配以相应规格的分支配件,以提供线路路由的转弯自如。
为确保线路的安全,应使槽体有良好的接地端,金属线槽、金属软管、金属桥架及分配线机柜均需整体连接,然后接地,如不能确定信息出口准确位置,拉线时可先将线缆盘在吊顶内的出线口,待具体位置确定后,再引到信息出口。
⑵采用地面线槽走线方式
这种方式适应于大开间的办公间,有密集的地面型信息出口的情况,建议先在地面垫层中预埋金属线槽或线槽地板。主干槽从弱电竖井引出,沿走廊引向设有信息点的各房间,再用支架槽引向房间内的信息点出线口,强电线路可以与弱电线路平行配置,但需分隔于不同的线槽中,这样可以向每一个用户提供一个包括数据、话音、不间断电源、照明电源出口的集成面板,真正作到在一个清洁的环境中,实现办公自动化。
由于地面垫层中可能会有消防等其它系统的线路,所以必须由建筑设计单位根据管线设计人员提出要求,综合整个系统的实际情况,完成地面线槽路由部分的设计,线槽容量的计算应根据水平线的外经来确定。
即:线槽的横截面积 = 水平线路横截面积×3
4-3-2、管理子系统设计建议
管理子系统是整个配线系统的中心单元,它的布放、选型及环境条件的考虑是否恰当,都直接影响到将来信息系统的正常运行和使用的灵活性,室内照明不低于150Lx,室内应提供UPS电源配电盘,以保证网络设备运行及维护的供电。
每个电源插座的容量不小于300W,管理子系统(配线室)应尽量靠近弱电竖井旁,而弱电竖井应尽量在大楼的中间,以方便布线并节省投资。
设备室的环境条件如下:
温度保持在8-27摄氏度之间
湿度保持在30%-50%之间
通风良好,室内无尘
