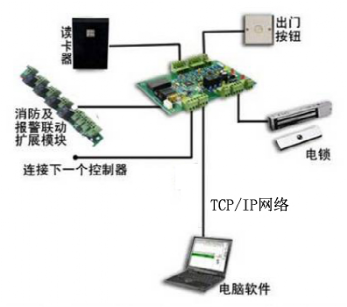

弱电门禁系统施工组织设计方案一、系统概述门禁,又称出入口管理控制系统,是一种管理人员进出的数字化管理系统。常见的门禁系统有:密码门禁系统、非接触IC卡(感应式IC卡)门禁系统、指纹生物识别门禁系统等。密码门禁系统由于其本身的安全性弱和便捷性差已经面临淘汰,生物识别门禁系统安全性高,但成本高,由于拒识率和存储容量等应用瓶颈问题而没有得到广泛的市场认同。现在国际最流行最通用的还是非接触IC卡门禁系统,非接触IC卡由于其较高的安全性,好的便捷性和性价比成为门禁系统的主流。 针对某总某公共出入口人员进出较随意、难以动态监控。为进一步改善某的医疗管理环境,完善安全防范管理功能,从实际情况考虑,我方选用了仪创非接触式刷卡门禁系统响应本次投标活动。 在完成某总某门禁系统改造后,将给某的管理者提供了更安全、更便捷、更自动化的管理模式,而且也给使用者带来了极大的方便。 二、设计依据《智能建筑设计标准》GB/T50314-2015 《安全防范工程技术标准》GB 50348-2018 《入侵报警系统工程设计规范》GB 50394-2007 《出入口控制系统工程设计规范》GB50396-2007 三、系统组成某总某所设计的门禁系统由门禁控制器、读卡器、电锁(带门磁)、电源、出门按钮、通讯转换器、感应卡、 管理软件等组成。 1.门禁控制器 门禁系统的核心部分,相当于计算机的CPU,它负责整个系统输入、输出信息的处理和储存,控制等等。 2.读卡器 读取卡片中数据的设备。 3.电控锁 门禁系统中锁门的执行部件。我方将根据综合楼、内科楼、外科楼门的材料、出门要求等需求选取不同的锁具。主要有以下几种类型: (1)电磁锁:电磁锁断电后是开门的,符合消防要求。并配备多种安装架以供顾客使用。这种锁具适于单向的木门、玻璃门、防火门、对开的电动门。 (2)阳极锁:阳极锁是断电开门型,符合消防要求。它安装在门框的上部。与电磁锁不同的是阳极锁适用于双向的木门、玻璃门、防火门,而且它本身带有门磁检测器,可随时检测门的安全状态。 (3)阴极锁:一般的阴极锁为通电开门型。适用单向木门。安装阴极锁一定要配备UPS电源。因为停电时阴锁是锁门的。 4. 卡片 开门的钥匙。可以在卡片上打印持卡人的个人照片,开门卡、胸卡合二为一。本次投标将赠送用户1800张卡片。 5. 其它设备 出门按钮:按一下打开门的设备,适用于对出门无限制的情况。 门磁:用于检测门的安全/开关状态等,与电锁一体。 电源:整个系统的供电设备,分为普通和后备式(带蓄电池的)两种。 门禁系统主要有三种组网方式:(1)RS485模式。(2)TCP/IP模式。(3)混合模式,即以上两种模式的结合。比如本次某总某的门禁系统将采用TCP/IP进行通信连接。 四、技术论述及施工质量保证1、某总某的门禁系统采用TCP/IP网络联网,整个系统的拓扑结构显得非常简单,整个工程的实施过程中可分为管线敷设、设备安装接线、系统调试三个阶段。 门禁一体机会把读卡器和控制器集成在一起,这样由于控制部分外露, 安全性会降低,成本也会较为降低。 有些要求严格管理进出的门禁系统,会用另一个读卡器取代出门按钮,即双向读卡门禁系统,这样不但可以管理进入人员的权限,也可以管理外出人员的权限,并记录其进出记录,安全级别更高。也有的门禁系统读卡器是带密码键盘功能 ,进入时不但要求卡符合通过身份, 而且必须输入相关密码,这样可以保证即使卡片被人拣到都无法进入。本次某总某选取的为无密码,但非一体机的门禁管理系统。 2、线缆的选用 a、读卡器与控制器之间采用8芯屏蔽双绞线(称读卡器线),线径要求大于0.324mm2 (24AWG),可用五类网络线。 b、电控锁与控制器之间采用2芯电源线(称锁线),线径要求大于0.5mm2 。如果锁线与读卡器线穿于同一根管中,则要求锁线采用2芯屏蔽线。 c、出门按钮与控制器之间采用2芯电源线(称出门按钮线),线径要求大于0.3 mm2 。 d、控制器与控制器及控制器与电脑的联网线,采用2芯屏蔽双绞线,线径要求大于0.5mm2,可用五类网络线代替 3、门禁设备安装工艺 根据门禁系统的特点可将整个系统的管线分为局部管线及系统管线,局部管线指控制器跟读卡器、电控锁、开门按钮之间的管线;系统管线指各控制器之间的管线及电源线。局部管线敷设同系统管线敷设可根据装修、装饰的进度交叉或平行进行,但要注意以下几点: a、电源线同信号线要分别穿管,且两管长距离平行布置时应相距 30cm 以上; b、交流220V电源由管理中心供至各门禁点,在某些情况下交流220V电源也可就近接取,但应符合相关规范; c、穿线时一定要做好标记,线的接头一定要放在接线盒内,若忽视了这方面的工作,则会给以后的安装、调试工作带来很大的麻烦;。 4、感应头安装 a、感应头应尽量靠近所控制的门,在安装时应尽量防止灰尘进入感应头内; b、感应头的位置应远离强电磁场及金属物体,以免减短有效的感应距离; c、墙洞内的布线应整齐、清晰,避免因为电缆问题导致日后的维护困难。 5、控制器安装 a、控制器应尽量装在房屋内,以减少人为破坏的机会。控制器的安装位置应尽量靠近感应头(最远距离为 120米 ); b、控制器的安装面板应用自攻螺丝紧固在墙(门框)上; c、在安装调试完毕控制器后应将其锁住保证设备的安全。 6、门锁、锁扣安装工艺 a、电控锁的电源线、控制线必须在对门进行改造时预先埋入门或门框内并在门外留出足够的余量。电源线线径不得低于1.5平方毫米; b、在安装时必须保证电控锁与锁扣的精密配合,即锁舌在开/关门时能正常伸缩。 c、电锁的安装工艺,除能顺畅锁门及美观外,阴锁与阳锁的配合应在关上门时没有明显的松动感,装电插锁或电夹锁的门在锁上后应与对应门或门轴平齐,装磁力锁的门在大力关门时电锁不应有明显的撞击(安装闭门器为佳),主副磁力板间可有少许活动空间为佳。 五、安装技术及高度要求1.读卡器和控制器的连线距离不要超过30米。 2.微机与控制器的连线距离:RS232接口<12米 RS422接口<1000米 RS485接口<1200米 电锁到控制器的线,建议使用两芯电源线,线截面积在1.0平方毫米以上。如果超过50米要考虑用更粗的线,或者多股并联,最长不要超过100米。门磁到控制器的线,建议选择两芯线,线径在0.22平方毫米以上,如果无需在线了解门的开关状态 或者 无需门长时间未关闭报警 和 非法闯入报警 互锁等功能,门磁线可不接。 3.控制器输入/出电流比较小,工程调试时,如使用的电锁瞬间冲击电流过大,造成控制器重新启动,建议在电锁的电源线上并联一只2200μF/35V的电解电容。(尤其是多把锁接同一电源的,要么增大电源余量,要么多并几个大电容)。 4.电锁与控制器最好不使用同一电源供 。(我们的单门和双门控制器是带锁电源的,此电源设计为双电源,实际控制器电源和锁电源是分开的,但保守的做法是最多接两把磁力锁)。 5.控制器电源必须要用线性电源。 6.由于线性电源有效功率不高,自身发热厉害,一般是有效功率在40-70%不等,标称5A的电源,有效电流在3A左右。但是,线性电源运行稳定,干扰少,适合长期稳定运行的设备。是国内外门禁设备普遍采用的电源类型。有些工程商问,能不能采用开关电源,开关电源功率大,有效功率高,我们不建议采用开关电源,开关电源一般会有较高的高频纹波,会影响到主机运行的稳定性(尤其是通讯)。但可以用做锁电源。 7.对有强磁干扰的场所,应采用镀锌钢管或封闭金属线槽敷设并做接地处理。 8.所有走线都必须套管,PVC管和镀锌管都可以,避免老鼠咬断线路引起故障。虽然控制器具备了良好的防静电防雷击防漏电设计,请务必保证控制器机箱和交流电地线连接完善,且交流电地线真实接地。 9.建议您不要经常带电拔插接线端子,请务必拔下接线端子,再进行相应的焊接工作。 10.请勿擅自拆卸或者更换控制器的芯片,非专业的操作会导致控制器损毁。 不建议您擅自对接其他附加设备,所有非常规的操作,请务必先于我方工程师沟通。 11.不要将控制器和其他大电流设备接在同一供电插座上。 12.读卡器、按钮的安装高度是距地面1.45米,可以根据客户的使用习惯,适当增加或者降低。 13.控制器建议安装在弱电井等便于维护的地点。 14.不要将控制器和其他大电流设备接在同一供电插座上。 15.接线端子注意规范接线,不要裸露金属部分过长,以免引起短路和通讯故障。 16.若需要保存门禁事件记录则定期从控制器中读取数据。 17.视应用场合做好停电的处理措施如采用UPS电源等。 18.妥善保管进入密码,注意此产品的使用环境。 六、维修服务准则1.我方承诺本工程免费质保期为2年,质保期内: (1)系统出现任何故障,我公司接到建设单位电话即时做出响应,进行指导维修,如不能解决问题,我公司技术人员在2小时内赶到现场进行维修。 (2)公司备有足量的备品备件,对出现故障的设备如不能立即修复,由我公司免费提供代用品,直至故障设备修复为止。8小时内恢复系统并免费更换。 (3)在工程验收结束后,我方将安排一名驻地工程师,纳入到建设单位日常管理工作中,做好以下几方面工作: Ø人员再培训 Ø工作日志汇编 Ø系统维护及维修 (4)公司安排专职技术人员定期对用户进行回访,向建设单位出具巡查报告。 (5)质保期内,公司保证负责免费更换本合同项目内因产品质量问题而损坏的部件。 (6)实行维修回访制,征求使用者对维修人员及维修结果满意程度。 (7)建设单位对系统使用提出更新升级的要求,本公司负责做好相应的 2.质保期限 质保期限:我公司对该工程承诺在质保期满后,可签订维保合同进行终生维护,以确保系统长期、稳定工作。 |
